磁性翻柱液位計

磁致伸縮液位計

概述

UCZ 磁致伸縮液位計具有高精度、高穩定性、高可靠性、性價比高等特點,可用在各種工業測量控制場合,也可以作為計量器具使用。


立即咨詢
  • 產品概述

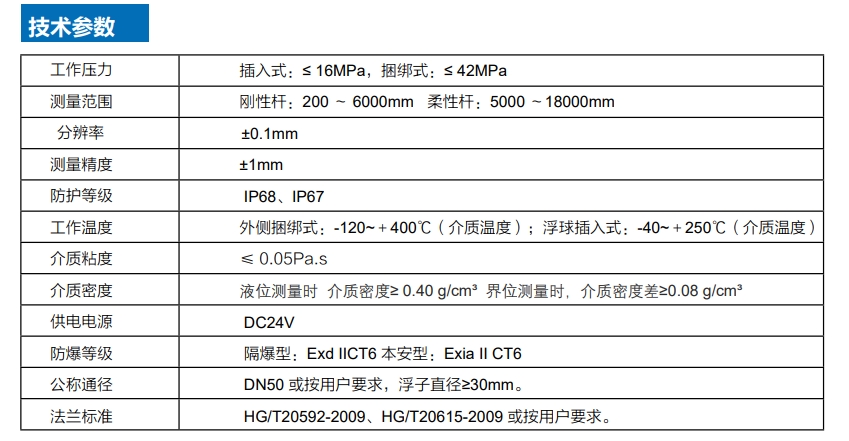

  • 技術參數

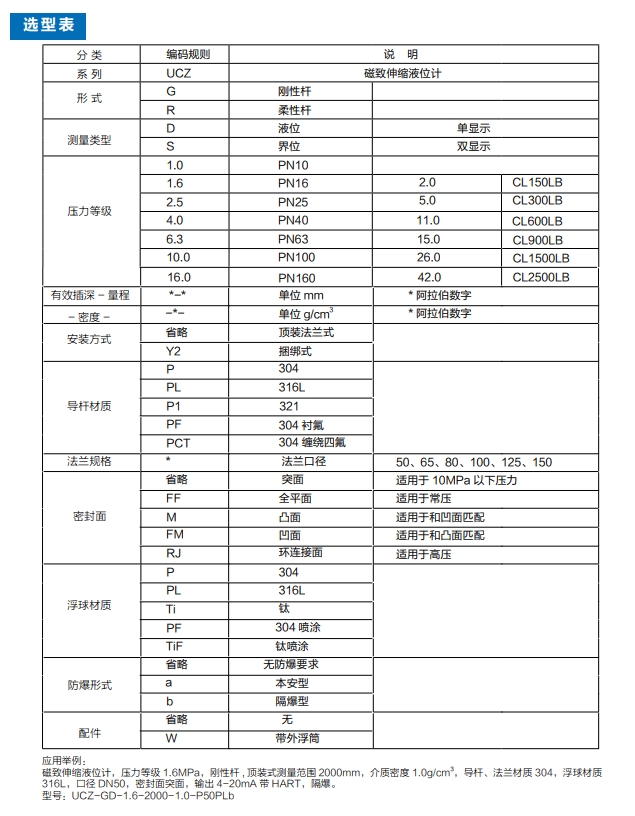

  • 選型表
  • 訂貨須知

概述:UCZ 磁致伸縮液位計具有高精度、高穩定性、高可靠性、性價比高等特點,可用在各種工業測量控制場合,也可以作為計量器具使用。該系列產品是一種可以連續測量液位、界面,并提供于現場顯示和模擬信號輸出的精度極高的磁性液位計傳感器,比傳統的干簧管式傳感器的感應分辨率提高了 10 倍以上?;窘Y(jié)構由三部分組成:探測桿、電路感應元件和浮子組成。測量時電路感應元件產生電流脈沖,該脈沖沿探測桿向下傳輸,并產生一個環形磁場。在探測桿外面有浮子,浮子沿探測桿隨液位的變化而上下移動,由于浮子內裝有一組永久磁鋼,所以浮子同時產生一個磁場。當電磁場與浮子磁場相遇時,產生一個“扭曲”脈沖。將“扭曲”脈沖與電流脈沖的時間差轉換成脈沖信號,從而計算出浮子實際位置,測得液位 , 也可以與 UZ 型磁性液位計配套使用。



測量原理:磁致伸縮液位計主要由電子部件、磁致伸縮波導絲、浮子等部分組成。測量時,電子部件產生一個電流“激勵”脈沖,該脈沖電流以光速沿波導絲向下運行,并在波導絲周圍形成周向安培環形磁場。當激勵脈沖電流產生的環形磁場與浮子內永磁鐵產生的偏置磁場相遇時,浮子周圍的磁場發生改變,從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個感應扭轉波脈沖,該扭轉波以聲速由產生點向波導絲的兩端傳播,傳向末端的扭轉波被阻尼器件吸收,傳向激勵端的信號則被檢波裝置接收,并由電子部件測量出脈沖電流與扭轉波的時間差,再乘以扭轉波在波導絲中的傳播速度(固定量為 2800m/s),即可精確地計算出浮子產生扭轉波的位置與測量基準點間的距離,也就是液面的位置。



產品特點:

1.可連續測量儲罐液位或界面。

2.采用了磁致伸縮原理。

3.測量精度極高,其誤差僅為全量程的 0.01%,誤差不超過 1mm。

4.適應高溫高壓工況,外側捆綁式:-120~400℃;浮球插入式:-40~250℃。

5.具有本安、隔爆性能,適于在易燃、易爆場所使用。

6.輸出標準 4-20mA 信號,帶 Hart 協議通訊。

7.在罐頂或罐側安裝,一體化安裝維護方便,支持現場調校。

8.可同時測量液位和界位。
