渦街流量計

概述

LUGB系列渦街流量計是利用卡門渦街原理進行流量測量的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

立即咨詢

產品概述
技術參數

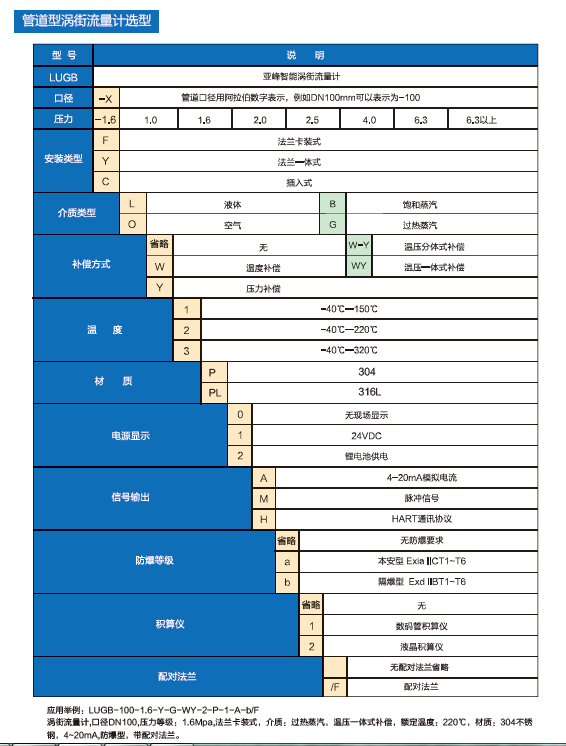

選型表
訂貨須知

概述：LUGB系列渦街流量計是利用卡門渦街原理進行流量測量的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零部件，因此可靠性高，維護量小。

測量原理：

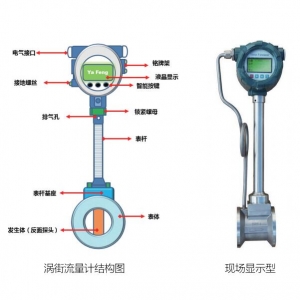

流體在管道中流經渦街流量計傳感器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關。

測量?jī)?yōu)勢：

1、可同時測量氣體、液體、飽和蒸汽、過熱蒸汽流量

2、測量精度高：優于1.0%FS

3、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠

4、全新點陣漢字液晶智能顯示，使用操作更方便

5、安裝簡單，操作維護方便

6、檢測傳感器不直接接觸被測介質，性能穩定，使用壽命長

7、輸出是與流量成正比的脈沖信號，無零點漂移，精度高

8、測量范圍寬，量程比可達1:10

9、壓力損失小，運行費用低，更具節能意義

10、電池供電型無需外接電源既可連續工作兩年以上

公稱口徑	（15~2000）mm
適用范圍	氣體（空氣，天然氣，氧氣，煤氣，氮?dú)?，化學氣體）液體（水，油，化學藥劑，食品液體，高溫水等）蒸汽（飽和蒸汽，過熱蒸汽）
流速范圍	液體：0.6-6m/s；氣體：5-60m/s；蒸汽：5-70m/s
供電電源	電壓脈沖輸出：+12VDC / 4~20mA:+24VDC 電池供電現場顯示型：3.6V鋰電池供電。 ≥2年使用
輸出方式	脈沖輸出電流輸出：4~20mA標準模擬電流輸出現場顯示型：提供各種顯示，瞬時流量，累積流量，可根據實際需求設置
溫度	環境溫度：介質溫度：脈沖輸出型：-30℃~+65℃ 常溫型：-40℃~150℃ 4~20mA：-10℃~+55℃ 中溫型：150℃~250℃ 現場顯示型：-25℃~+55℃ 高溫型：250℃~350℃ 超高溫型：350℃~450℃
公稱壓力	1.6MPa，2.0MPa，4.0MPa，≥4.0MPa
精度等級	0.5級，1.0級，插入式2.0級
防爆等級	本安型Exia IICT1~T6 隔爆型Exd IIBT1~T6
